1. 给米联客FPGA的FEP接口画了一个转接板

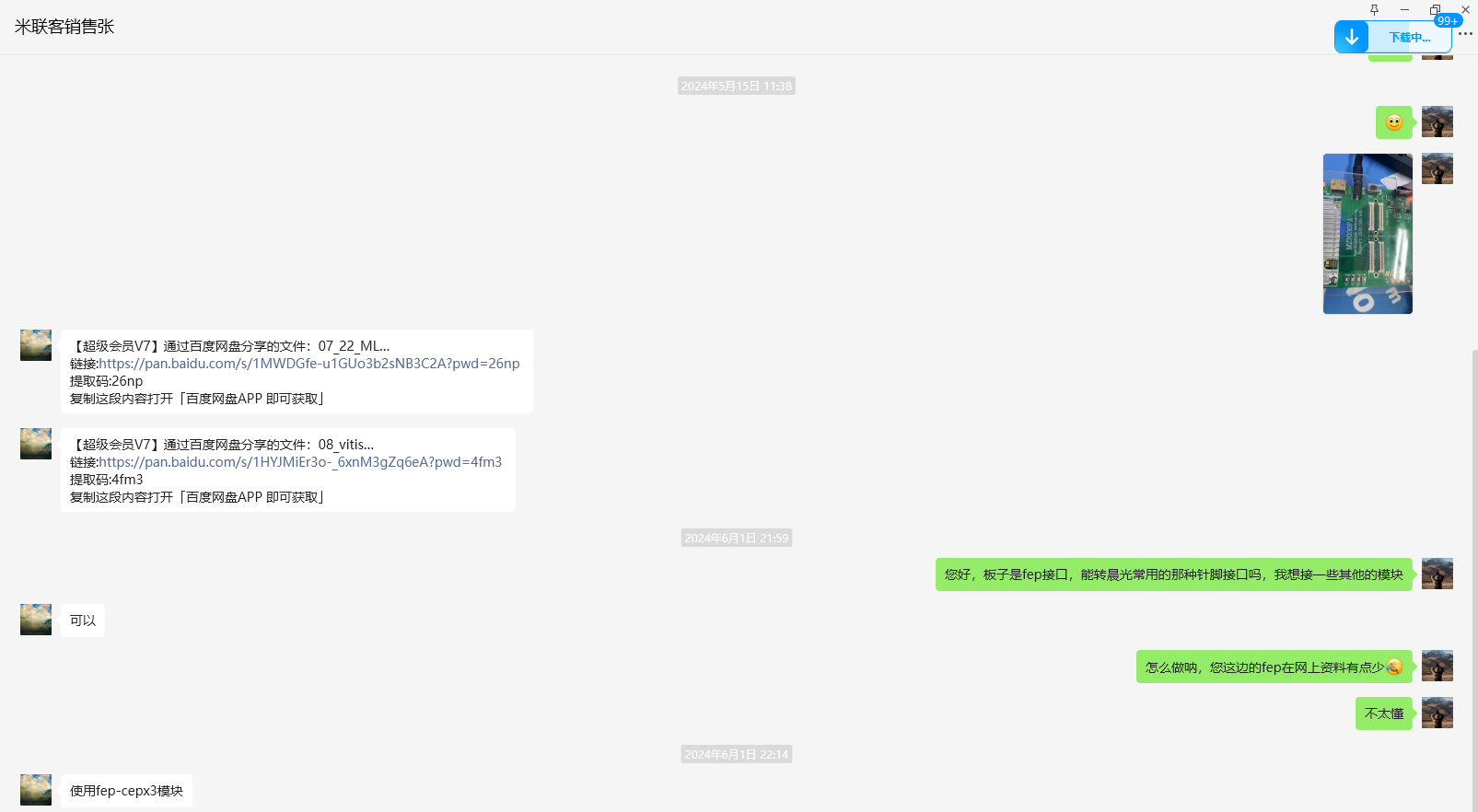

在淘宝上购买的一块米联客的FPGA开发板，但是它的底板使用了自定义的FEP接口，网上的资料少之又少。在这块开发板上不能像至芯的那块开发板一样去开发IO，对于本来就是小白的我来说，这个接口，甚至这个接口元件见都没见过，何谈开发，我还是习惯使用排针哈哈。然后我就去询问客服：

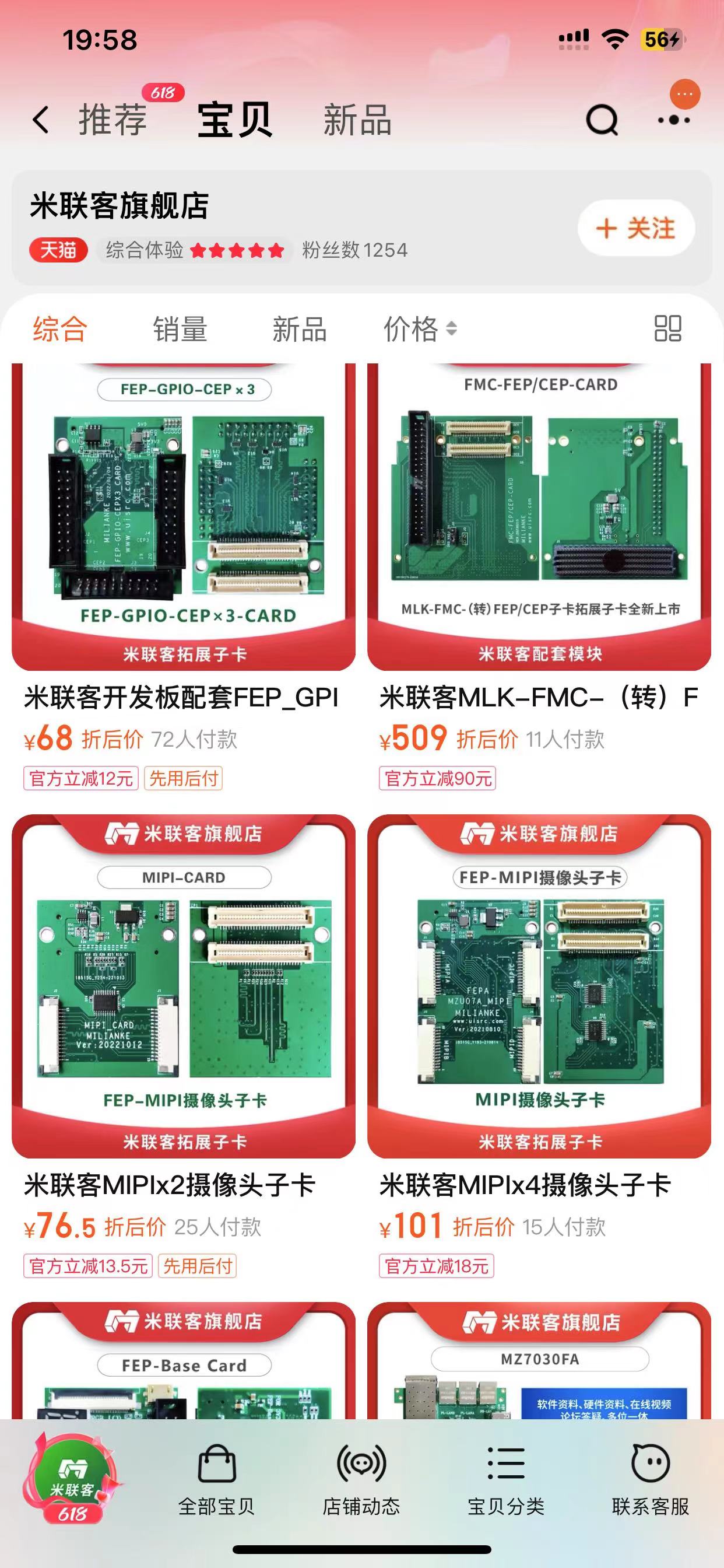

然后淘宝上：

好好好，独家！！

不久是一个转接卡嘛，对应着在PCB中连连看不就行了吗，干嘛卖这么贵，

2. PCB制作的过程

首先去弄明白这到底是一个什么东西，去网上搜FEP，研究者看看有没有案例资料可以参考一下，–> 很干净，搜到的几篇文章，除了网站不是一个之外，内容是一字不变！

然后去立创商城看看有没有好心人画好了开源出来 –> Nothing

接着去Github上，找找有没有用这个开发板来驱动什么东西的，例如驱动一个步进电机，甚至接个LED让它亮起来都行 —> 冷门！非常冷门，除了米联客官方弄的几个例程之外，再无其他

不得不批评一下啊，你家的生态呐~~~

最后，自己靠不住、社区靠不住，还得靠淘宝客服！集各种专业人才于一体、免费答疑的良心软件。客服还将结构图发给我让我对比着看哈哈

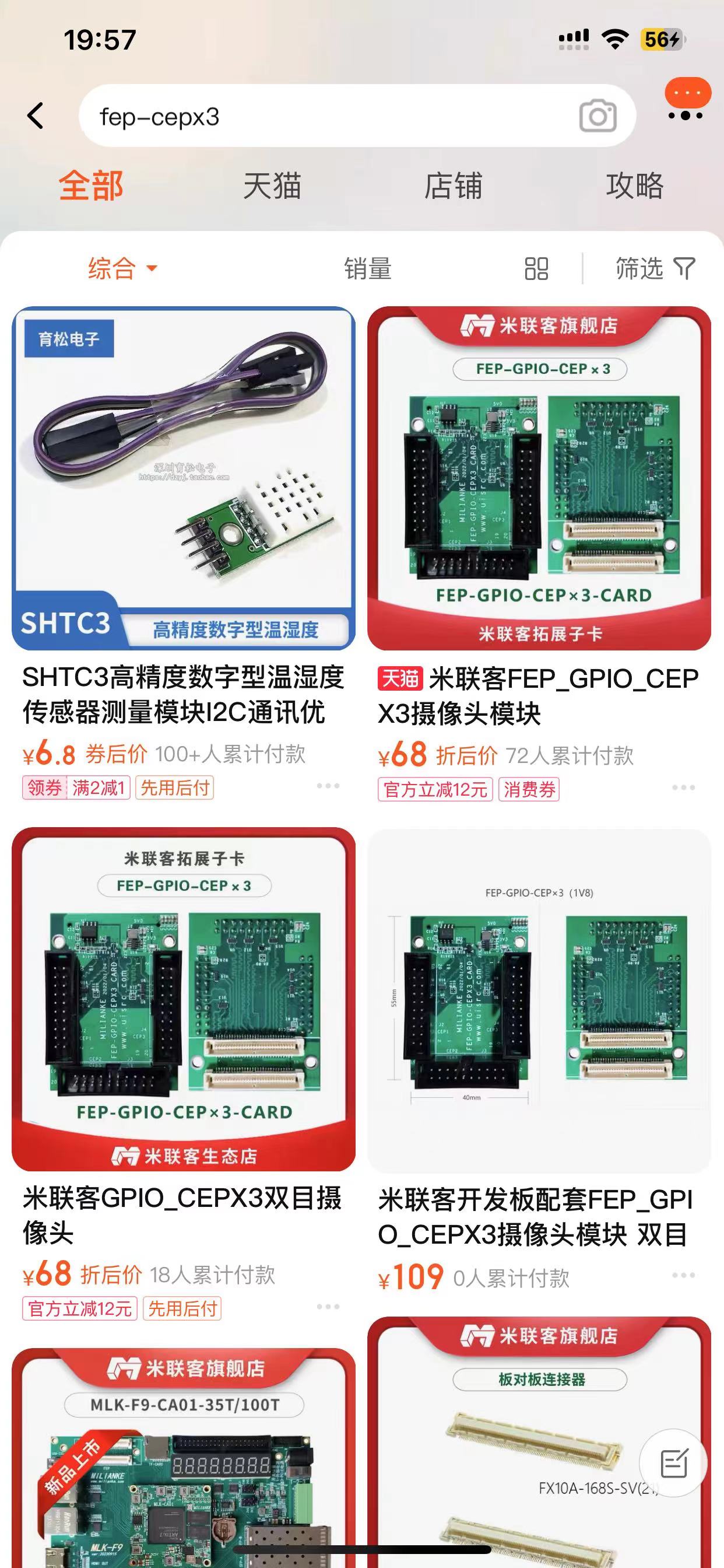

拍照 -> 淘宝识图 -> 这个接口叫做BTB -> 联系卖家，数针脚数， -> 确定我需要60PinBTB公头 -> 还要确定间距？ -> 扒米联客给我的100多个G的资料找答案 -> 确定需要0.8mm间距的60PinBTB公头

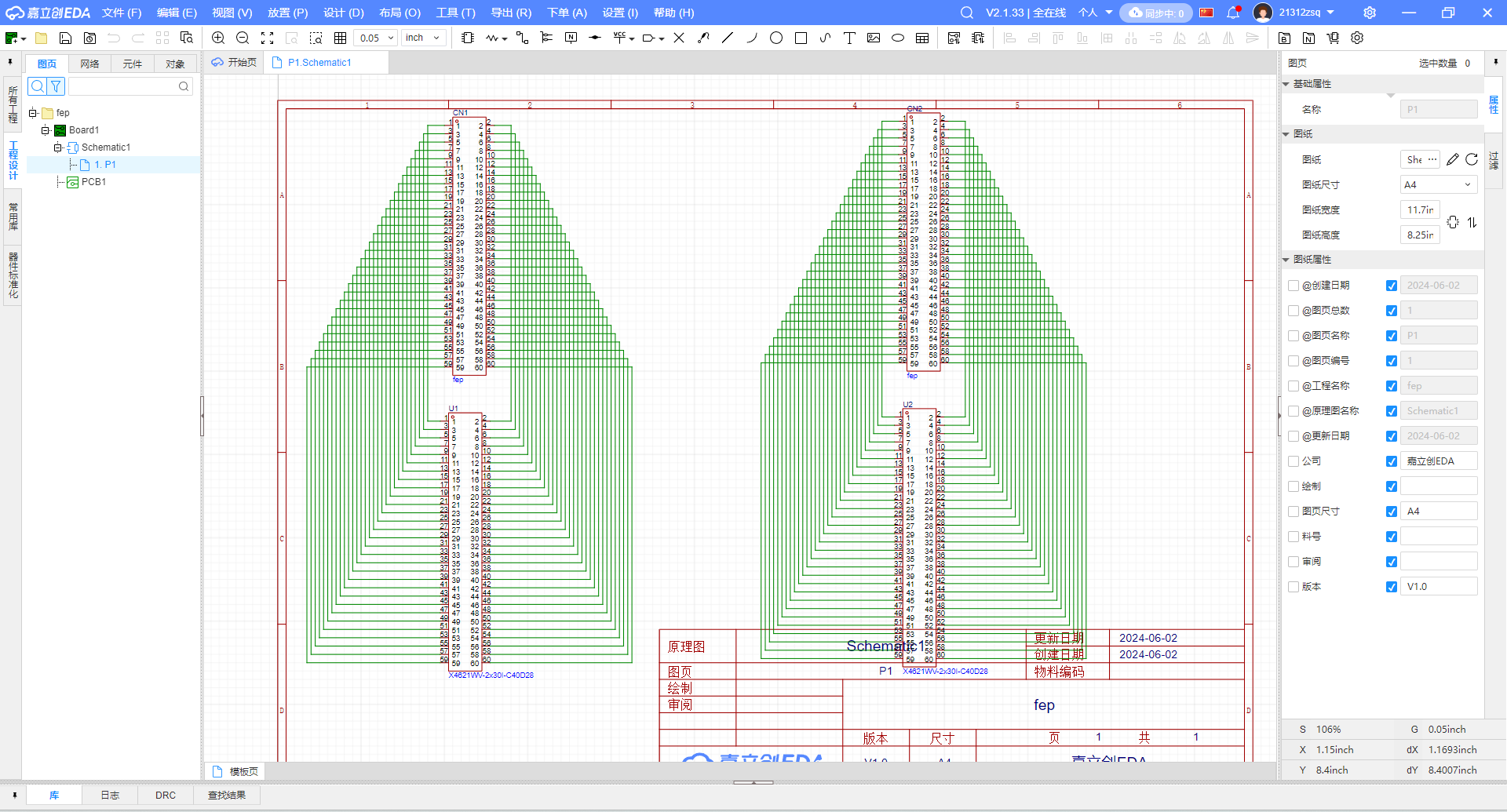

针对我这个小白来说，绘制原理图最快捷也是最笨的方法就如下图所示

直接摆上去两个接口和两个要转换的接口，一股脑对应接上去，简单易懂（但不省时，但也最省时）

原来打算用刚学的AD来绘制这个原理图的，顺便练习一下，但奈何AD实在是太专业，导进去的原理图库，转PCB的时候不成功。弄不明白，最后还是选择国产EDA之光–立创EDA

原理图画好了，就只剩下PCB了，说难也不难，说不难就是线太多了，得先合理布局

在PCB的时候，还需要注意米联客开发板上两个母头之间的间距，我当时是在AD里面导入了米联客给的FEPPCB库文件，从里面量出来的距离，然后在立创里面手动调整间距的。（第一版在打印了，花了我31块大洋，希望不会出现差错！）

这里就是绘制好的PCB了，花了我一天半的时间

用最近新学的一句话：踏踏实实的走，步子迈得大，容易扯到蛋
